Centrala termica Motan MkDens 20 C38GC20-P 21 kW, gaz, condensare

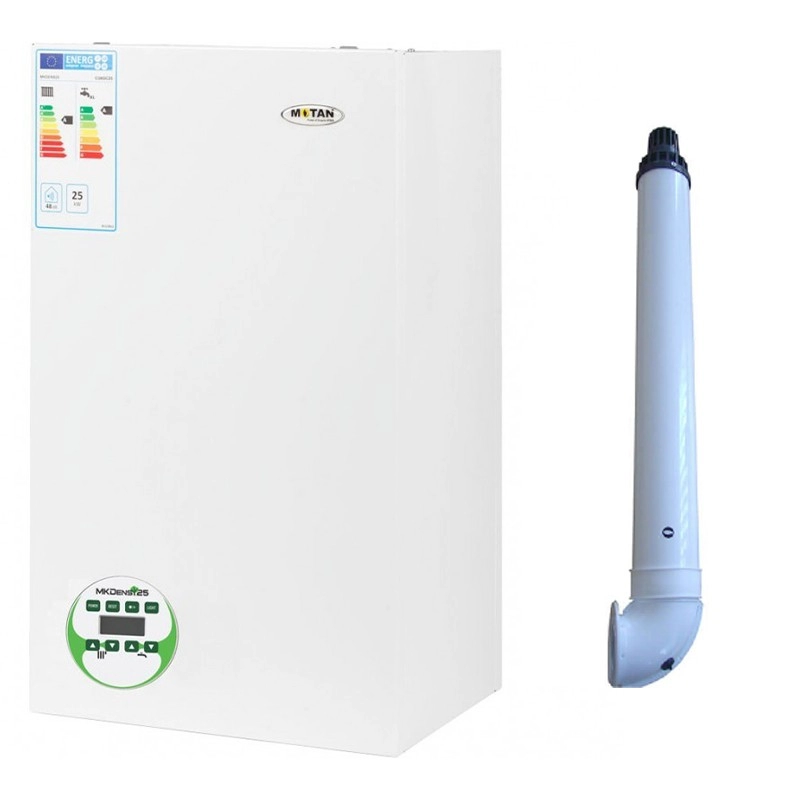

Centrala termică în condensare Motan MKDens 20 C38GC20-P, 21 kW

Motan MKDens 20 C38GC20-P este o centrală termică murală în condensare, cu tiraj forțat, destinată încălzirii locuinței și preparării instantanee a apei calde menajere. Modelul are o putere termică nominală de 21 kW la regimul 80/60°C și poate ajunge la 22,51 kW la 50/30°C, în regim de condensare.

Centrala este încadrată în clasa energetică A pentru încălzire și A pentru apă caldă menajeră, are un randament energetic sezonier pentru încălzire de 91% și se livrează standard cu kit coaxial de admisie/evacuare 60/100 mm.

Tehnologie în condensare și eficiență

Motan MKDens 20 utilizează tehnologia de condensare pentru recuperarea unei părți din energia conținută în gazele de ardere. La regimul 50/30°C, puterea nominală maximă este de 22,51 kW, iar randamentul util declarat este de 104,67%. La 80/60°C, puterea nominală maximă este de 21,07 kW, cu un randament util de 97,08%.

Pe circuitul de încălzire, debitul caloric nominal este cuprins între 3,05 și 22,51 kW, permițând adaptarea funcționării centralei la cererea de căldură a instalației.

Apă caldă menajeră preparată instantaneu

Centrala dispune de schimbător secundar și prepară apa caldă menajeră instantaneu atunci când este detectat consumul. La ΔT 30°C, debitul ACM este de 12 l/min cu restrictorul standard și de aproximativ 12,1 l/min fără restrictor.

Temperatura apei calde menajere poate fi reglată între 35 și 55°C. În regim ACM, centrala poate furniza 25 kW la un debit de 12 l/min și ΔT 30°C. Profilul de sarcină pentru apă caldă menajeră este XL, iar confortul ACM conform EN 13203 este de 3 stele.

Funcția CONFORT pentru ACM

Funcția CONFORT poate fi activată din panoul de comandă pentru prepararea mai rapidă a apei calde menajere. Când este activă, centrala menține schimbătorul pregătit pentru furnizarea apei calde. Dacă apa astfel încălzită nu este utilizată timp de o oră, funcția se dezactivează automat.

Compatibilitate cu radiatoare și încălzire prin pardoseală

Motan MKDens 20 C38GC20-P poate fi configurată pentru instalații cu radiatoare sau pentru încălzire prin pardoseală. Pentru instalațiile convenționale, temperatura agentului termic poate fi reglată între 30 și 80°C, iar pentru încălzirea prin pardoseală intervalul este de 15-45°C.

Termostat de ambient, senzor exterior și compensare climatică

Centrala permite conectarea unui termostat de ambient, astfel încât funcționarea pe încălzire să poată fi comandată în funcție de temperatura măsurată în încăpere și valoarea setată.

Este posibilă și conectarea unui senzor de temperatură exterioară, manualul recomandând modelul KOBER KST-E-N10. Cu senzorul exterior instalat poate fi activată compensarea climatică, prin care temperatura agentului termic este ajustată în funcție de temperatura exterioară și curba de compensare configurată.

Panou de comandă cu afișaj LCD

Motan MKDens 20 este echipată cu panoul de comandă LMC1112-C15 cu afișaj LCD. Acesta permite vizualizarea informațiilor principale de funcționare și reglarea temperaturilor pentru încălzire și apă caldă menajeră.

• pornirea și oprirea centralei;
• selectarea modului Vară/Iarnă;
• reglarea temperaturii circuitului de încălzire;
• reglarea temperaturii apei calde menajere;
• resetarea anumitor stări de eroare;
• activarea sau dezactivarea iluminării ecranului;
• vizualizarea presiunii din instalație.

Funcții automate de protecție

Centrala integrează funcții automate pentru protecția componentelor și menținerea funcționării instalației.

• protecție antiîngheț - dacă temperatura apei din instalație scade sub 9°C, sistemul poate porni încălzirea până la atingerea pragului prevăzut;
• postcirculația pompei pentru eliminarea căldurii rămase în schimbător după ciclul de ardere;
• sistem antiblocaj pentru pompă și vana cu 3 căi, cu acționare automată după perioade prelungite fără ardere;
• postventilație pentru evacuarea gazelor de ardere și a vaporilor de apă după oprirea arzătorului;
• autoaerisire prin cicluri automate pentru eliminarea aerului din circuit.

Componentele sistemului hidraulic

Structura centralei include schimbător principal de căldură, schimbător secundar pentru ACM, vană de gaz, actuator pentru vana cu 3 căi, pompă de circulație cu aerisitor automat, senzori de temperatură pe tur și retur și senzor de presiune.

Centrala este prevăzută cu supapă de suprapresiune de 3 bar și vas de expansiune cu membrană de 8 litri. Capacitatea schimbătorului principal este de aproximativ 1,4 litri.

Kit coaxial de admisie și evacuare inclus

Motan MKDens 20 C38GC20-P se livrează standard cu kit coaxial 60/100 mm pentru admisia aerului și evacuarea gazelor arse. Tubul de evacuare de 60 mm este amplasat concentric în interiorul tubului de admisie a aerului de 100 mm. Configurația duală 80/80 mm este disponibilă la cerere.

Evacuarea condensului și filtrarea instalației

Condensul produs în timpul funcționării este evacuat prin sifonul amplasat în partea inferioară a centralei. Evacuarea trebuie realizată printr-o tubulatură adecvată, cu traseu continuu descendent, iar condensul trebuie neutralizat înainte de evacuarea în rețeaua de canalizare, conform cerințelor aplicabile.

Pentru racordarea la instalația de încălzire este prevăzută montarea obligatorie pe retur a unui filtru mecanic de impurități și a unui filtru antimagnetită. Filtrul antimagnetită reține impuritățile metalice fine care pot circula prin instalație.

Gaz natural G20 și alimentare electrică

Centrala este reglată din fabrică pentru funcționarea cu gaz natural G20. Presiunea nominală de alimentare după reductor este de 20 mbar, iar consumul nominal maxim declarat este de aproximativ 2,38 m³/h.

Alimentarea electrică este de 230 V/50 Hz, iar puterea electrică nominală este de 81 W. Instalația electrică trebuie să dispună de împământare corespunzătoare, fiind recomandată alimentarea printr-un circuit separat cu protecție diferențială de 30 mA.

Dimensiuni și condiții de instalare

Motan MKDens 20 are dimensiuni de aproximativ 750 x 400 x 345 mm și o greutate de aproximativ 35 kg. Cu cotul sistemului de evacuare montat, înălțimea totală este de aproximativ 890 mm.

Pentru montaj și acces la componente sunt indicate spații libere minime de 500 mm în față, 150 mm lateral, 250 mm în partea inferioară și 400 mm în partea superioară. Centrala trebuie montată pe o suprafață plană și fixă, într-un spațiu care respectă cerințele de instalare și ventilație.

Ce conține setul

• centrala termică Motan MKDens C38GC20-P;
• suport pentru montarea centralei;
• dibluri de montaj 8 x 80 mm - 2 bucăți;
• documentația produsului;
• kit coaxial de admisie/evacuare 60/100 mm.

Cablul de alimentare la 230 V este prevăzut din fabrică, însă ștecherul nu este montat și trebuie instalat la racordarea produsului.

Specificații tehnice Motan MKDens 20 C38GC20-P

• tip: centrală termică murală în condensare, cu tiraj forțat;
• funcții: încălzire și preparare instantanee ACM;
• putere termică nominală: 21 kW;
• debit caloric nominal min./max. încălzire: 3,05-22,51 kW;
• putere nominală maximă la 80/60°C: 21,07 kW;
• putere nominală maximă la 50/30°C: 22,51 kW;
• putere în regim ACM la 12 l/min și ΔT 30°C: 25 kW;
• randament util la 80/60°C: 97,08%;
• randament util la 50/30°C: 104,67%;
• randament energetic sezonier pentru încălzire: 91%;
• clasa energetică încălzire: A;
• clasa energetică ACM: A;
• profil de sarcină ACM: XL;
• presiune circuit încălzire: 0,8-3 bar;
• presiune recomandată în funcționare: aproximativ 1-1,5 bar;
• temperatură circuit încălzire: 30-80°C;
• temperatură pentru încălzire prin pardoseală: 15-45°C;
• racord tur/retur: 3/4";
• vas de expansiune: 8 litri;
• temperatură ACM: 35-55°C;
• debit ACM la ΔT 30°C cu restrictor: 12 l/min;
• debit ACM la ΔT 30°C fără restrictor: aproximativ 12,1 l/min;
• racord apă rece/apă caldă: 1/2";
• confort ACM conform EN 13203: 3 stele;
• combustibil reglat din fabrică: gaz natural G20;
• consum nominal maxim G20: aproximativ 2,38 m³/h;
• presiune nominală gaz după reductor: 20 mbar;
• racord gaz: 3/4";
• kit coaxial standard: 60/100 mm;
• kit dual opțional: 80/80 mm;
• temperatura gazelor arse la temperatura de retur de 30°C: aproximativ 56°C;
• alimentare electrică: 230 V/50 Hz;
• putere electrică nominală: 81 W;
• clasa de protecție: IP40;
• dimensiuni: 750 x 400 x 345 mm;
• înălțime cu cotul montat: 890 mm;
• greutate: aproximativ 35 kg.

Centrala termică Motan MKDens 20 C38GC20-P 21 kW combină încălzirea în condensare cu prepararea instantanee a apei calde menajere, posibilitatea utilizării cu radiatoare sau încălzire prin pardoseală, funcții automate de protecție și kit coaxial 60/100 mm inclus.
